Analizy wytrzymałościowe MES maszyn przemysłowych
Czym jest analiza MES i dlaczego jest tak istotna dla maszyn przemysłowych?
Analiza MES (Metoda Elementów Skończonych) to zaawansowana technika obliczeniowa wykorzystywana do badania zachowania konstrukcji pod wpływem różnorodnych obciążeń, takich jak siły, naprężenia czy temperatura. Metoda ta pozwala na dokładną symulację i modelowanie rzeczywistych warunków pracy maszyn przemysłowych, co umożliwia identyfikację potencjalnych problemów konstrukcyjnych jeszcze na etapie projektowania.
Dzięki MES można zoptymalizować wytrzymałość, bezpieczeństwo oraz trwałość maszyn, jednocześnie redukując koszty związane z prototypowaniem i testowaniem fizycznym. W środowisku przemysłowym, gdzie niezawodność maszyn ma kluczowe znaczenie, analiza MES staje się nieocenionym narzędziem w procesie projektowania urządzeń.
Korzyści zastosowania analizy MES w maszynach przemysłowych
Poprawa bezpieczeństwa i niezawodności maszyn
Jednym z kluczowych atutów analizy MES jest możliwość znaczącego zwiększenia bezpieczeństwa i niezawodności maszyn przemysłowych. Dzięki szczegółowym symulacjom możliwe jest przewidywanie reakcji konstrukcji w krytycznych warunkach pracy, co pozwala projektantom na wczesne wykrycie potencjalnych słabych punktów. Poprzez optymalizację konstrukcji i zastosowanie odpowiednich materiałów, analiza MES pomaga minimalizować ryzyko awarii, co przekłada się na mniejsze przestoje w produkcji i niższe koszty eksploatacji.
Ponadto, dzięki lepszemu zrozumieniu zachowania maszyny, inżynierowie mogą wprowadzać dodatkowe zabezpieczenia, takie jak wzmocnienia czy ulepszone mechanizmy, co zwiększa ogólną niezawodność urządzeń i chroni operatorów oraz środowisko pracy przed niepożądanymi wypadkami.
Optymalizacja materiałów i obniżenie kosztów produkcji
Analiza MES odgrywa kluczową rolę w optymalizacji wykorzystania materiałów, co w bezpośredni sposób przyczynia się do redukcji kosztów produkcji maszyn przemysłowych. Dzięki precyzyjnemu modelowaniu i symulacjom, inżynierowie mogą dokładnie określić, które elementy konstrukcji wymagają wzmocnienia, a gdzie możliwe jest zastosowanie lżejszych lub tańszych materiałów bez uszczerbku dla wytrzymałości i funkcjonalności urządzenia.
Takie podejście pozwala na zmniejszenie zużycia surowców oraz ograniczenie odpadów produkcyjnych, co jest korzystne zarówno ekonomicznie, jak i ekologicznie. Ponadto, analiza MES umożliwia skrócenie czasu projektowania i testowania, eliminując potrzebę tworzenia wielu fizycznych prototypów. To znacząco przyspiesza proces wprowadzania nowych maszyn na rynek i pozwala firmom na osiągnięcie przewagi konkurencyjnej dzięki bardziej efektywnym, oszczędnym rozwiązaniom konstrukcyjnym.
Zmniejszenie ryzyka awarii dzięki przewidywaniu słabych punktów konstrukcji

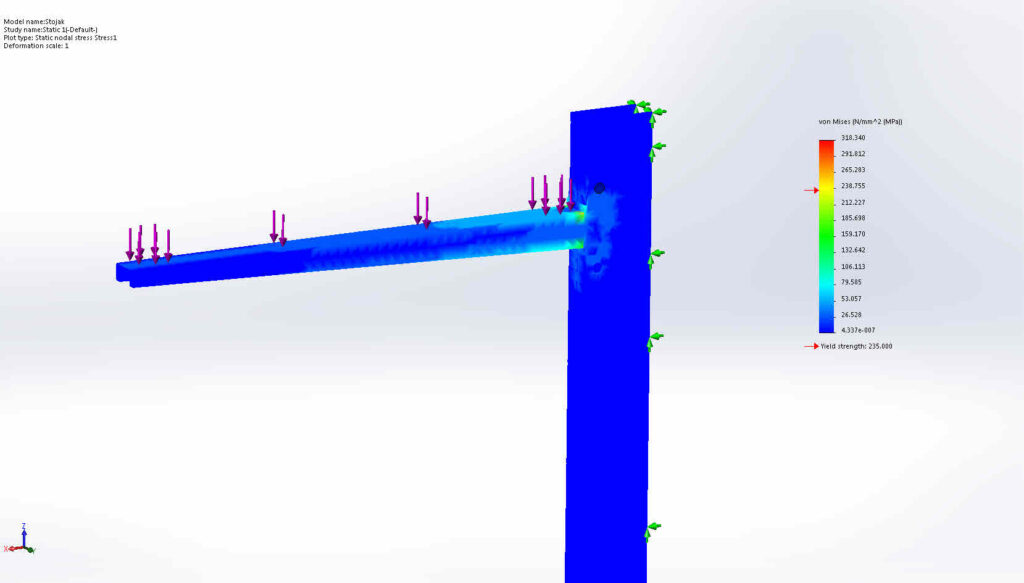

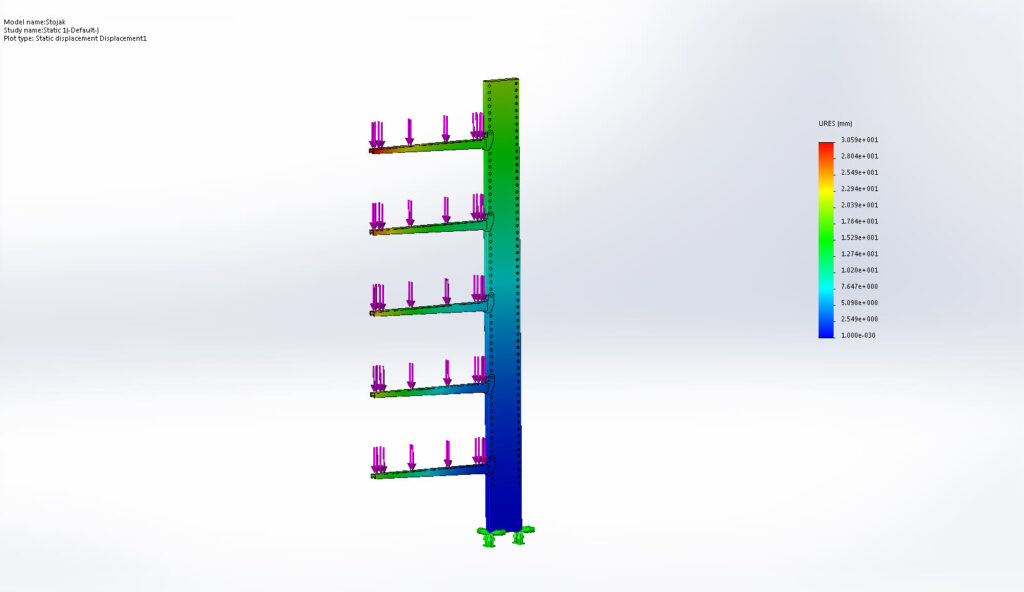

Jednym z najważniejszych aspektów analizy MES jest zdolność do przewidywania słabych punktów konstrukcji jeszcze przed rozpoczęciem produkcji. Dzięki szczegółowym symulacjom i wizualizacji naprężeń, inżynierowie mogą dokładnie określić, które obszary konstrukcji są najbardziej narażone na uszkodzenia pod wpływem obciążeń dynamicznych, wibracji czy zmiennych temperatur. Identyfikacja takich punktów pozwala na wprowadzenie odpowiednich zmian w projekcie – takich jak zwiększenie grubości materiału, zastosowanie wzmocnień czy wybór bardziej wytrzymałego surowca.
Dzięki temu ryzyko wystąpienia awarii podczas eksploatacji maszyny zostaje znacząco ograniczone, co przekłada się na wydłużenie jej żywotności oraz ograniczenie kosztów napraw i przestojów w produkcji. Wczesne wykrywanie potencjalnych problemów konstrukcyjnych to także sposób na podniesienie jakości i niezawodności maszyn, które dzięki temu lepiej spełniają wymagania użytkowników i norm przemysłowych.

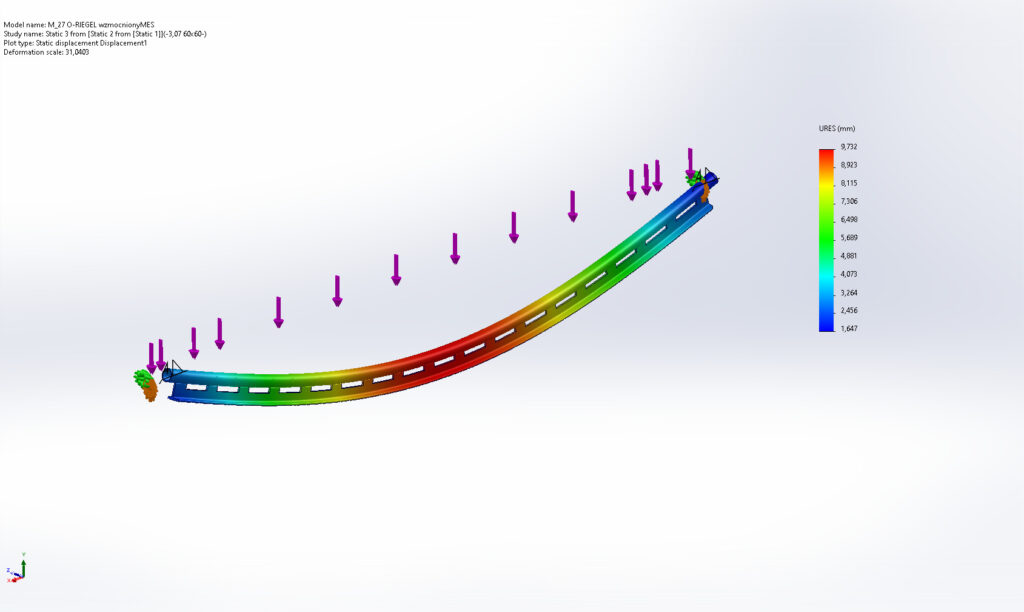

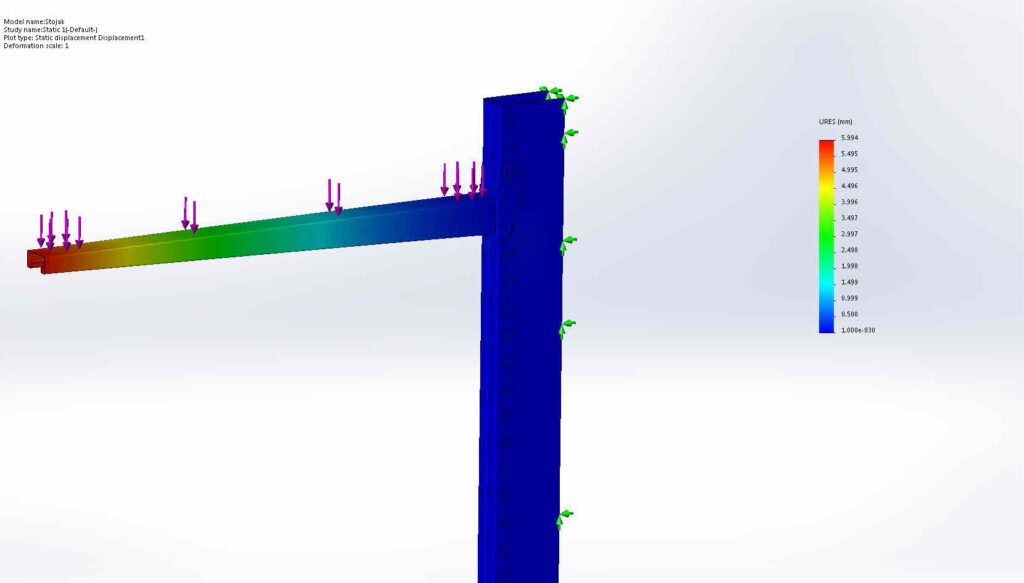

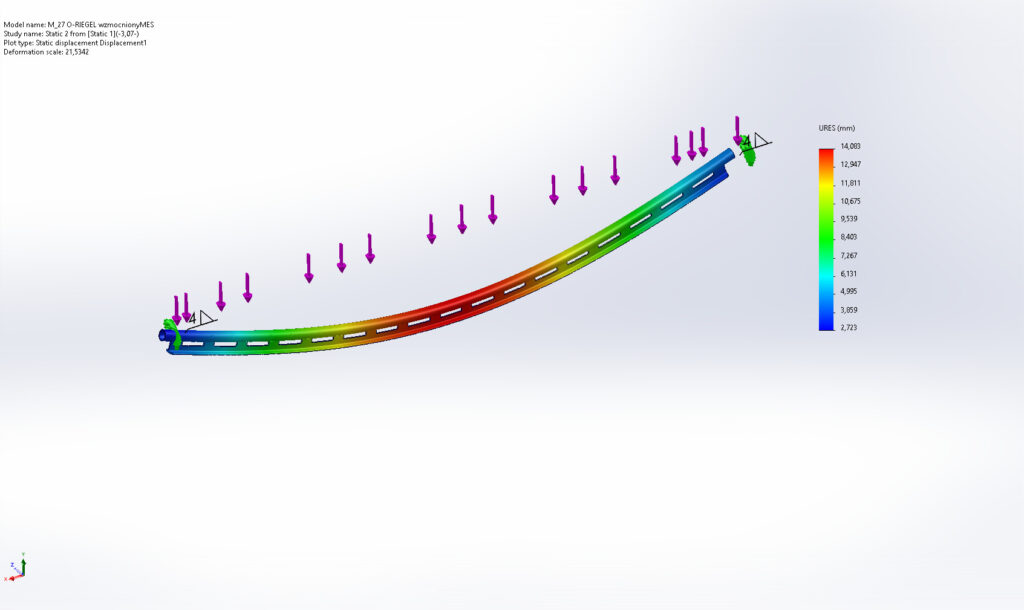

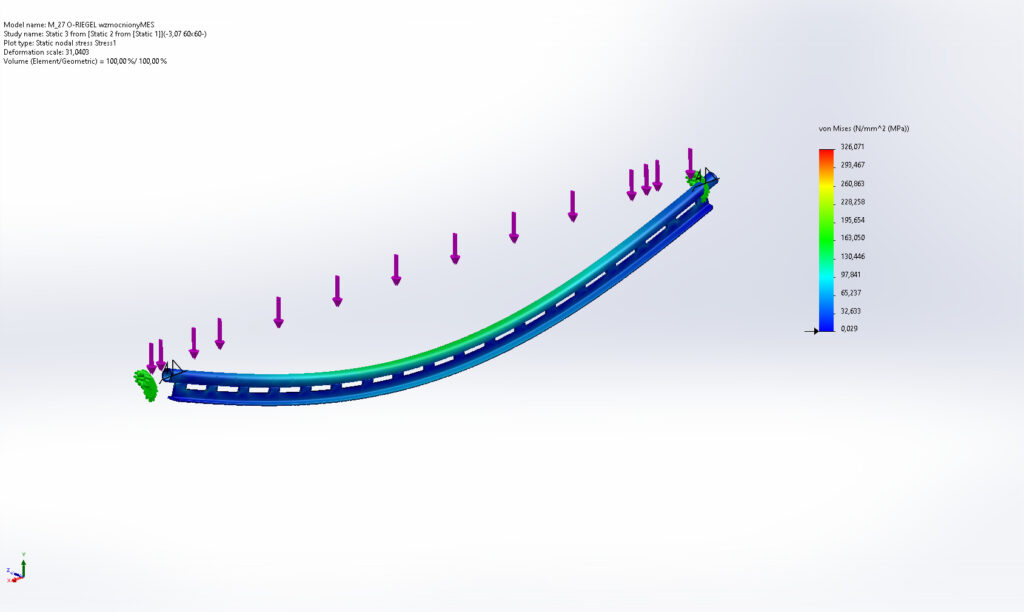

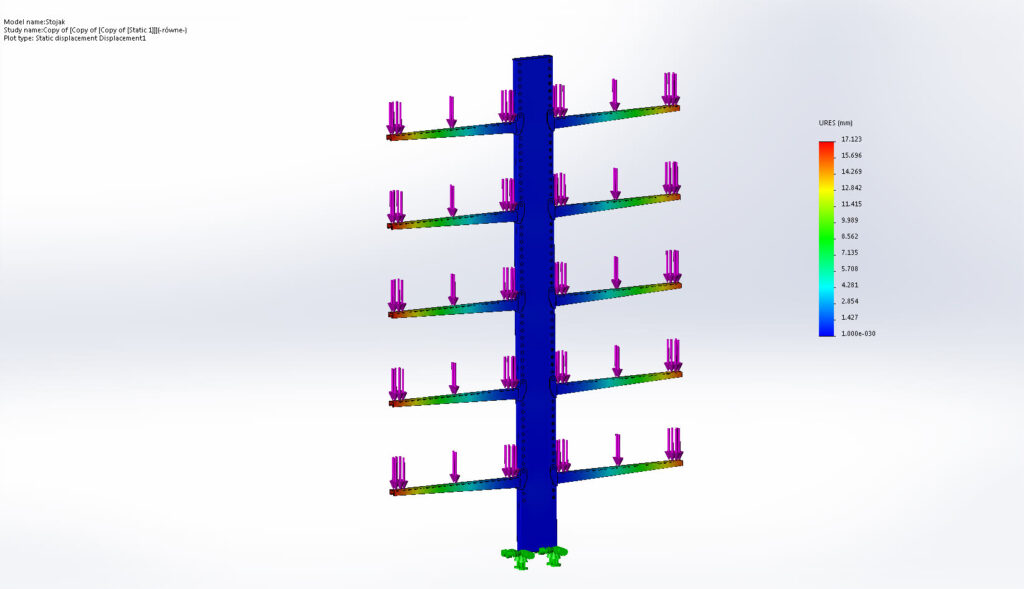

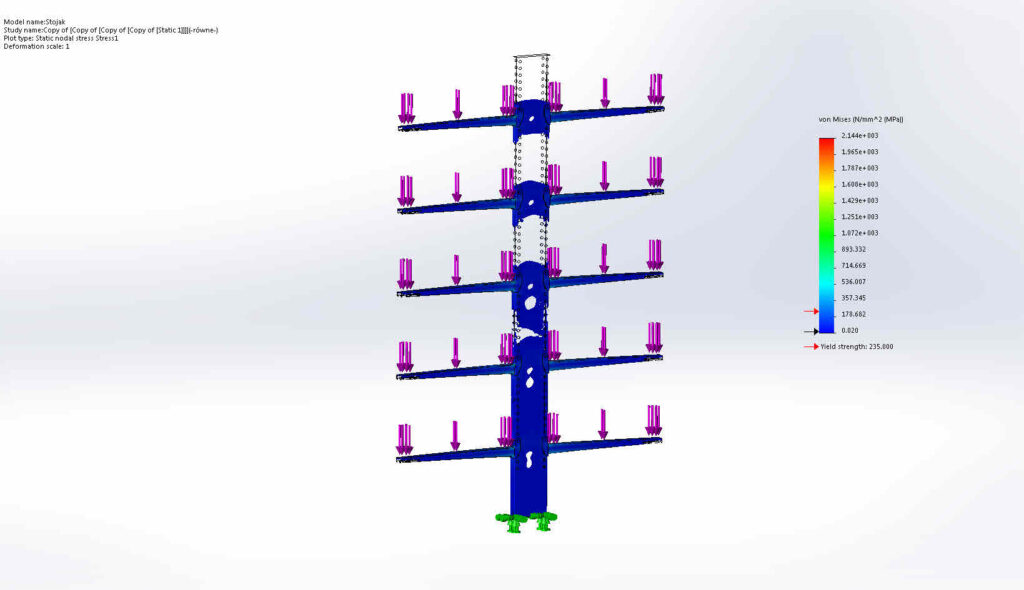

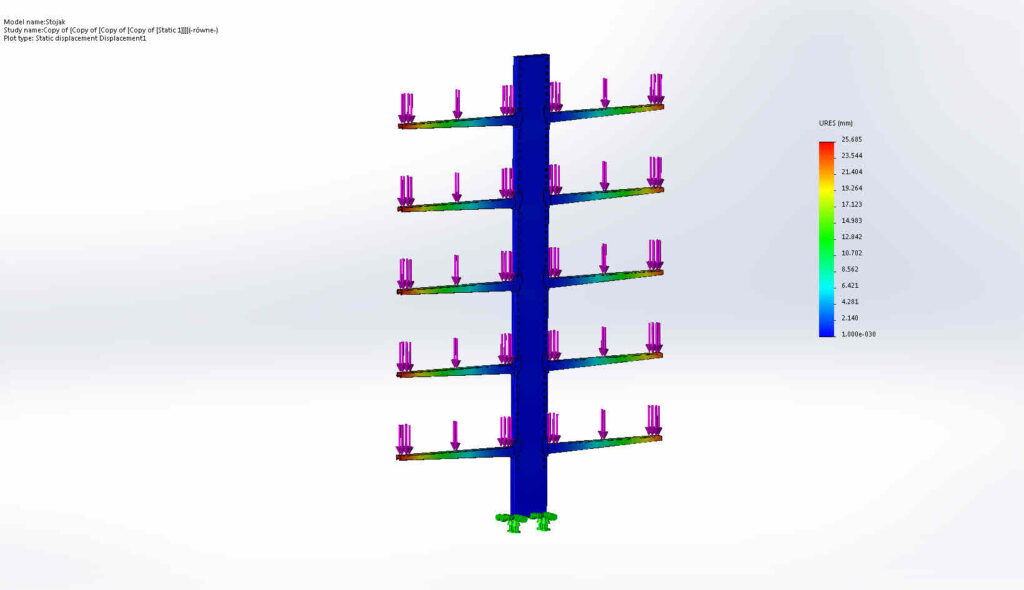

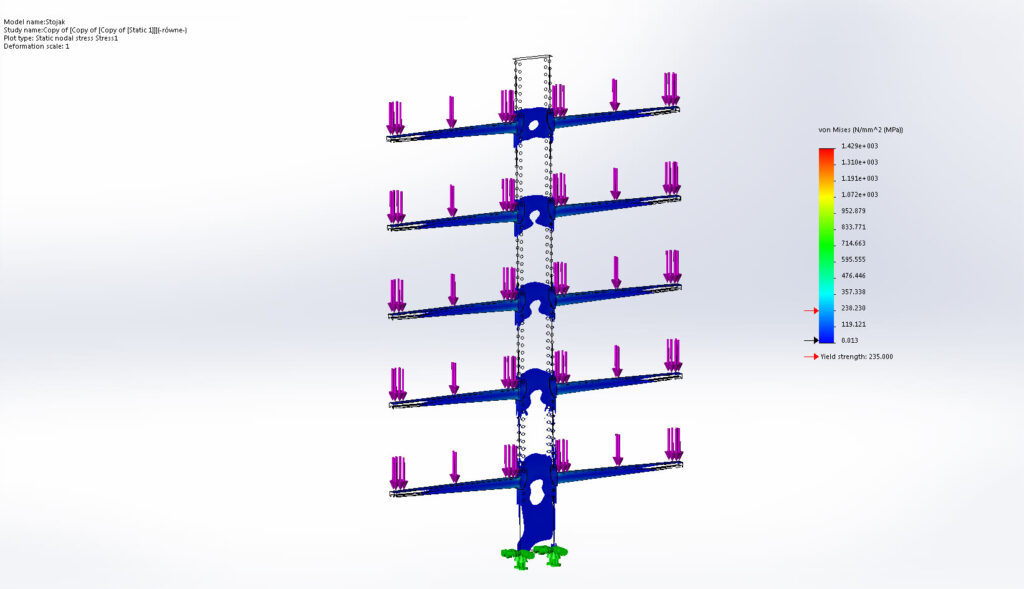

Zobacz nasze realizacje
Proces tworzenia modelu CAD i integracja z analizą MES
Przygotowanie modelu CAD jako podstawa analiz wytrzymałościowych
Przygotowanie dokładnego modelu CAD (Computer-Aided Design) jest kluczowym krokiem w procesie analiz wytrzymałościowych przy użyciu metody MES. Model CAD stanowi cyfrową reprezentację geometryczną konstrukcji, która pozwala na precyzyjne odwzorowanie rzeczywistego urządzenia lub jego poszczególnych komponentów. Wysokiej jakości model CAD umożliwia dokładne symulacje zachowań konstrukcji pod wpływem różnorodnych obciążeń, a także identyfikację potencjalnych problemów jeszcze na etapie wirtualnego projektowania.
Proces ten zaczyna się od szczegółowego odwzorowania wymiarów, kształtów oraz materiałów używanych w danej konstrukcji. Ważnym aspektem jest również uproszczenie mniej istotnych szczegółów geometrycznych, aby zmniejszyć złożoność obliczeń bez utraty precyzji wyników.
Dobrze przygotowany model CAD pozwala inżynierom na bardziej efektywne prowadzenie analiz, optymalizację konstrukcji oraz wprowadzanie udoskonaleń, które podnoszą funkcjonalność i bezpieczeństwo maszyn przemysłowych.
Łącznie projektowania CAD z symulacjami MES
Integracja projektowania CAD z symulacjami MES to kluczowy etap w procesie tworzenia nowoczesnych maszyn przemysłowych. Dzięki połączeniu obu technologii możliwe jest przeprowadzenie szeregu zaawansowanych analiz wytrzymałościowych bez konieczności budowy fizycznych prototypów.
W praktyce oznacza to, że model geometryczny opracowany w oprogramowaniu CAD może być bezpośrednio wykorzystany jako podstawa do symulacji MES. Takie podejście znacząco przyspiesza cały proces projektowania, eliminując dublowanie pracy polegającej na ponownym odwzorowaniu obiektu w różnych programach.
Współczesne narzędzia CAD/MES oferują możliwość automatycznego eksportowania modeli do środowiska analitycznego, gdzie można przeprowadzać symulacje obejmujące m.in. analiza naprężeń, wibracji, przenoszenia ciepła czy ruchu dynamicznego. Wyniki tych symulacji wracają następnie do platformy CAD, umożliwiając projektantom wprowadzenie odpowiednich poprawek w geometrii lub materiałach.
Taka iteracyjna współpraca pozwala na stworzenie konstrukcji zoptymalizowanej pod kątem wytrzymałości, trwałości oraz kosztów produkcji. Dodatkowo integracja ta zapewnia spójność danych, eliminując ryzyko błędów powstałych w wyniku ręcznego przenoszenia informacji między różnymi systemami.
Efektywna integracja CAD i MES nie tylko ułatwia proces projektowania, ale również zapewnia wyższą jakość finalnego produktu. Tworzenie maszyn z wykorzystaniem tych technologii pozwala inżynierom na precyzyjniejsze przewidywanie zachowania konstrukcji w rzeczywistych warunkach i szybsze reagowanie na potrzeby współczesnego przemysłu.
Współpraca z CAD Create w zakresie analizy MES – dlaczego warto?
Nasza firma CAD Create wspiera swoich klientów na każdym etapie przeprowadzania analizy MES, oferując kompleksową obsługę techniczną i merytoryczną. Współpraca rozpoczyna się od szczegółowego zrozumienia potrzeb klienta i specyfikacji projektu. Nasi eksperci CAD Create pomagają określić cele analizy oraz ustalić kluczowe parametry konstrukcji, które będą poddawane symulacjom.
Następnym krokiem jest opracowanie modelu CAD zgodnie z wymaganiami analizy MES. W przypadku istniejących projektów nasz zespół CAD Create może dostosować lub zoptymalizować istniejące modele, aby spełniały wymogi związane z tworzeniem siatki obliczeniowej i przeprowadzaniem symulacji. Dzięki zaawansowanym narzędziom do tworzenia i edycji modeli CAD, proces ten przebiega sprawnie i efektywnie.
Gdy model CAD jest gotowy, następuje etap wykonania symulacji MES, w którym analizowane są kluczowe aspekty konstrukcji – takie jak wytrzymałość, naprężenia, przemieszczenia czy odporność na wibracje. Nasi specjaliści CAD Create interpretują wyniki symulacji i dostarczają klientom szczegółowe raporty. Raporty te zawierają dokładne dane oraz rekomendacje dotyczące zmian lub ulepszeń, które mogą przyczynić się do optymalizacji projektu.
Nasza firma zapewnia również wsparcie na etapie wdrażania rozwiązań wynikających z analizy. Eksperci firmy pomagają w implementacji sugerowanych modyfikacji i oferują doradztwo techniczne, aby zagwarantować, że ostateczna konstrukcja będzie spełniała wszystkie założenia projektowe. Dzięki partnerskiemu podejściu, umożliwiamy swoim klientom osiągnięcie wyższej jakości i niezawodności produktów, ograniczając jednocześnie koszty i czas związany z projektowaniem oraz testowaniem.
